Mágneskapcsolóval Öntartás bekötése

Lépésről - Lépésre

Öntartás bekötése
Öntartás bekötése

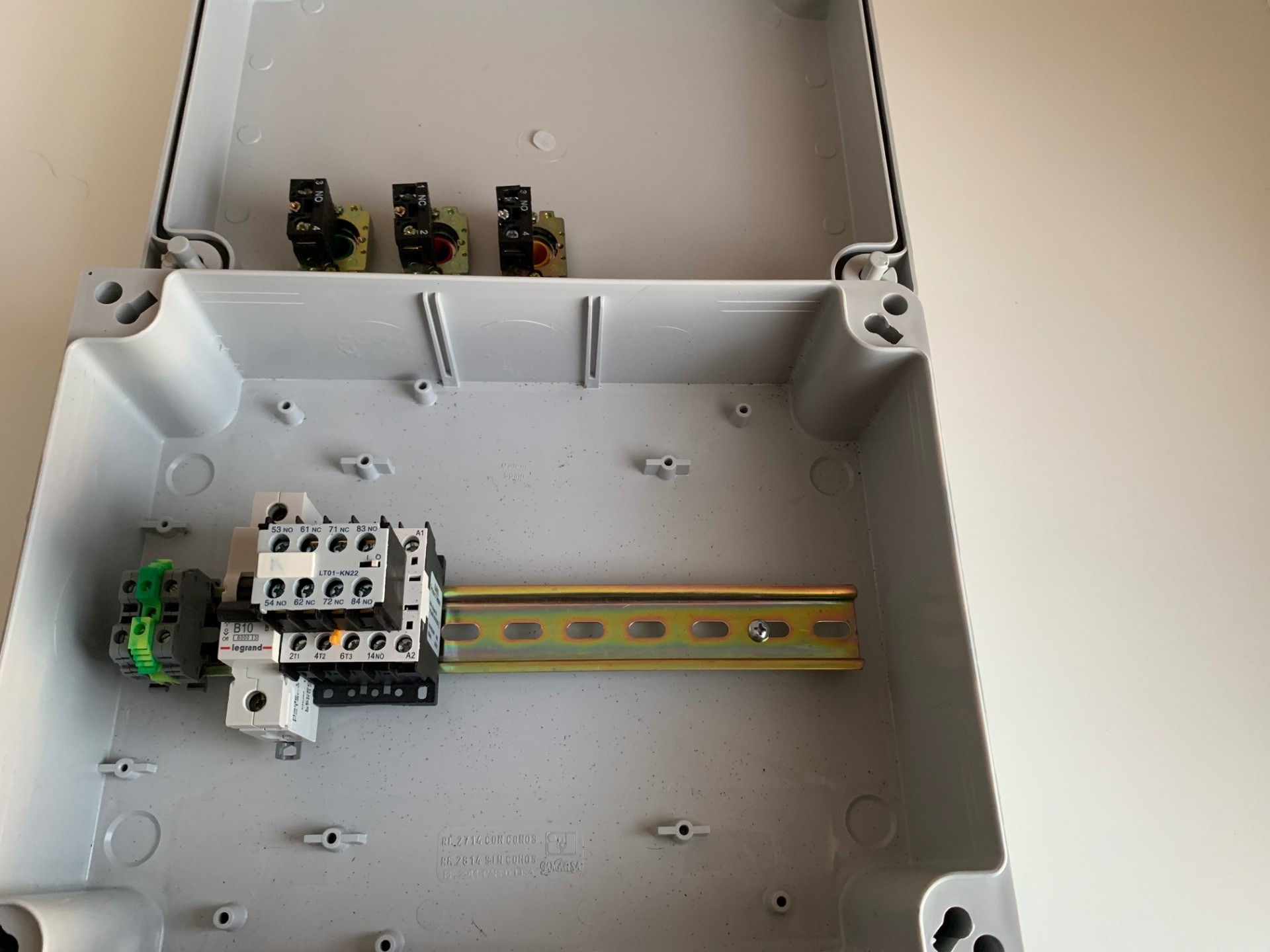

Mi kell hozzá? Miket használtam én?

Íme a recept:

  • 1db műanyag szerelődoboz benne egy DIN sínnel
  • 1db zöld nyomógomb
  • 1db piros  nyomógomb
  • 1db mágneskapcsoló
  • 3db sorkapocs
  • 1db 10Amperes kismegszakító
  • 1db E27-es izzófoglalat
  • 1db E27-es izzó
Mi kell a bekötéshez?
Mi kell a bekötéshez?
kismegszakító bekötése
kismegszakító bekötése

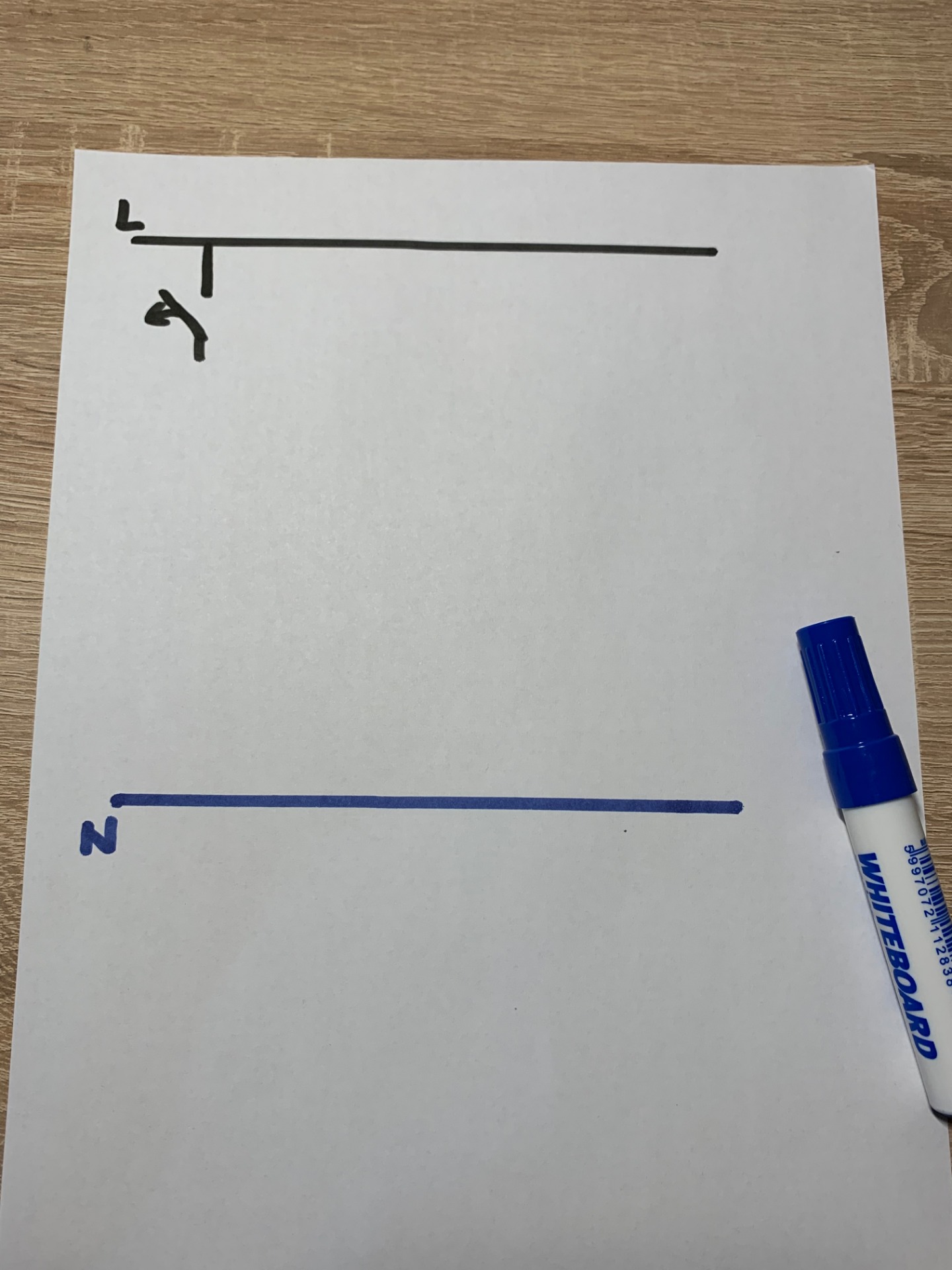

Bekötési rajz
Bekötési rajz

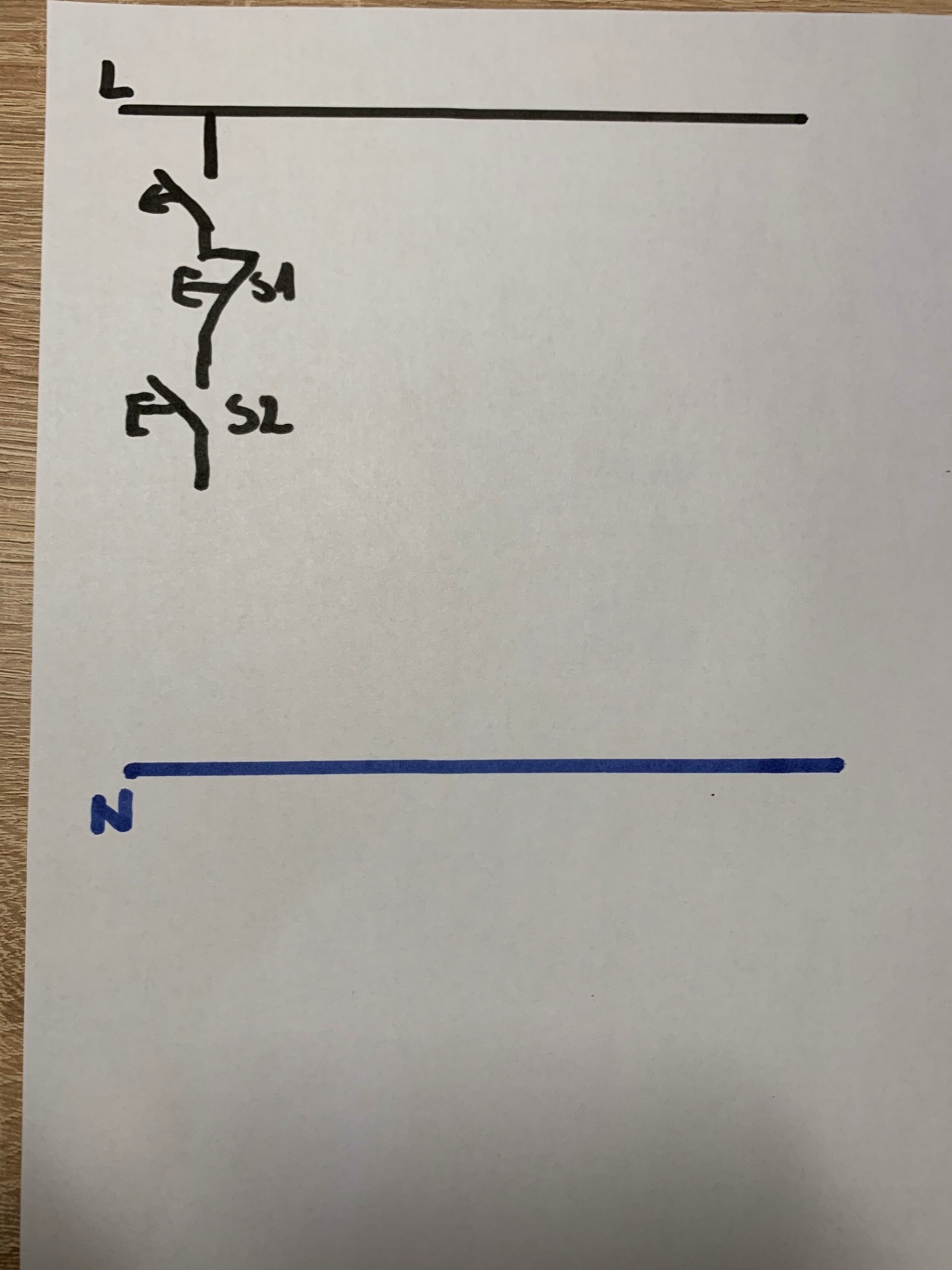

Az első sorkapocsból elindulunk a kismegszakító felső irányába.

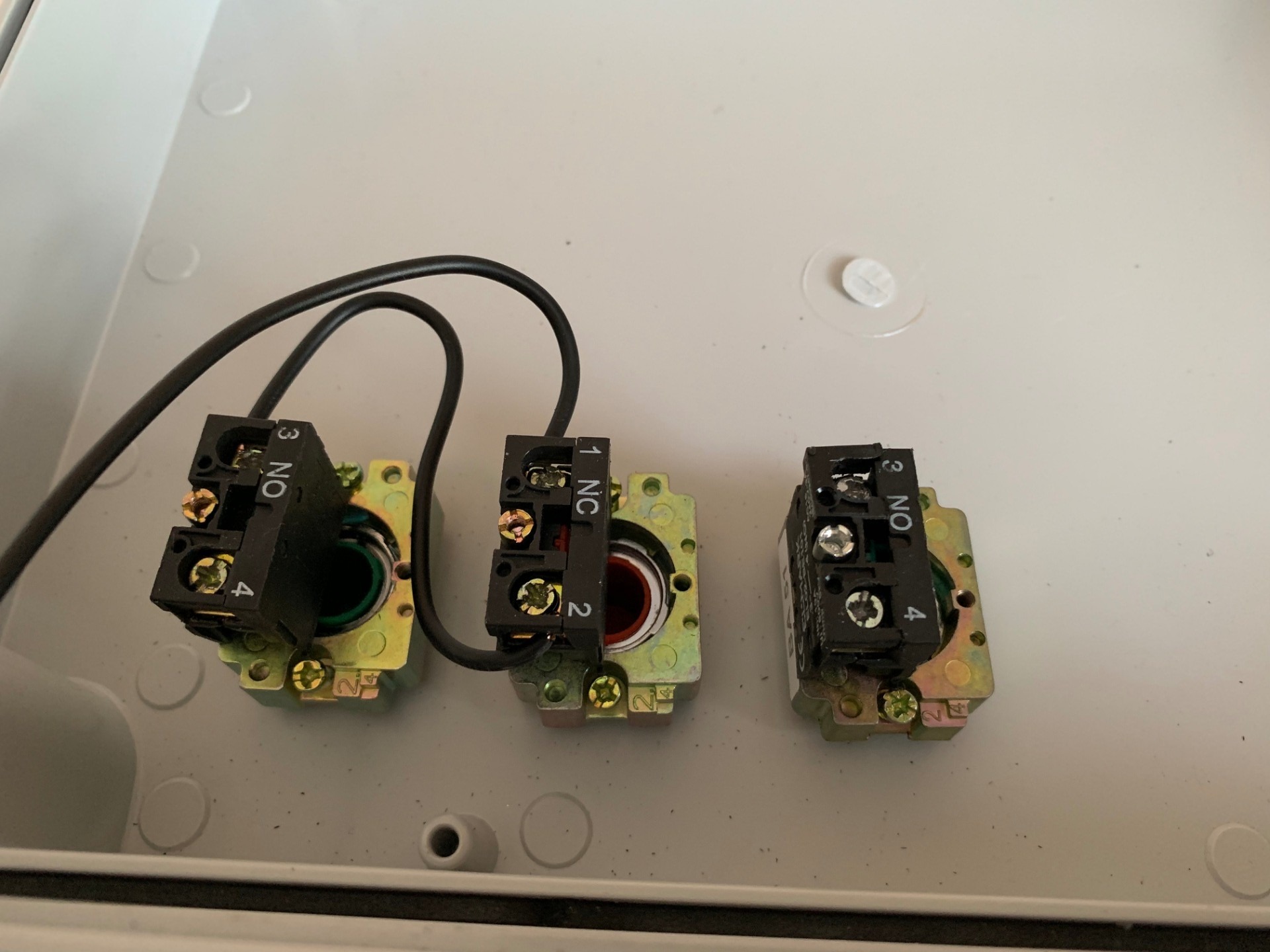

A kismegszakítóból tovább haladunk a piros azaz Normal Close (NC) nyomógomb 1-es végpontjába.

A piros NC 2es pontból elindulunk a zöld nyomógomb azaz a Normal Open (NO) első végpontjába azaz a 3as érintkezőhöz.

No és Nc kapcsoló bekötése
No és Nc kapcsoló bekötése
Bekötési rajz
Bekötési rajz

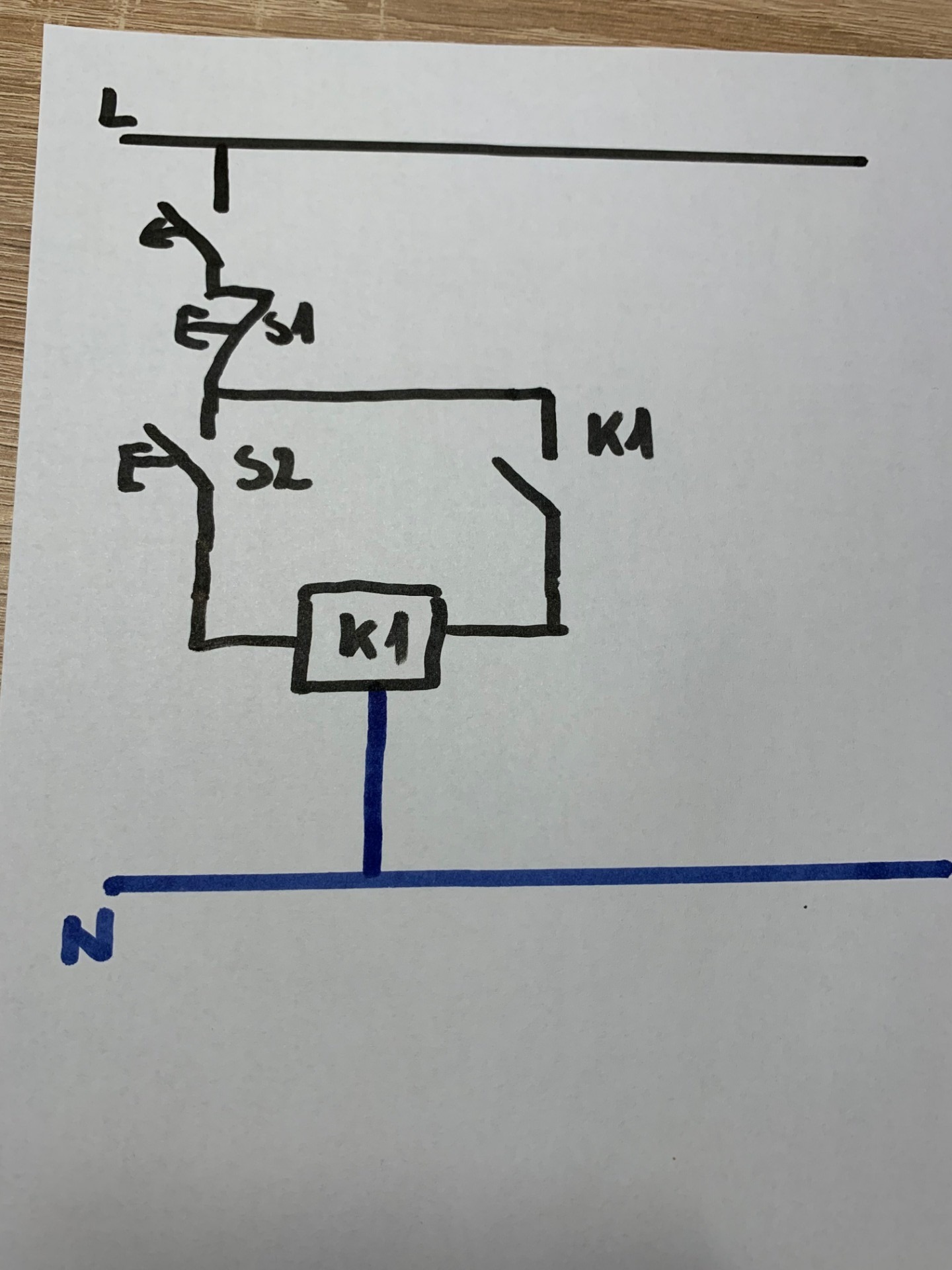

Az NO 3as végpontból indulunk a mágneskapcsolóhoz (K1) ahol szintén az NO (14) végponthoz csatlakozunk.

Az NO 4es végpontból szintén elindulunk a mágneskapcsoló K1 NO (13) végponthoz. (Ez az érintkező az előző bekötési ponttal szemben lesz.)

A NO 4es végpontból szintén megyünk a mágneskapcsoló A1-es fő érintkezőjéhez.

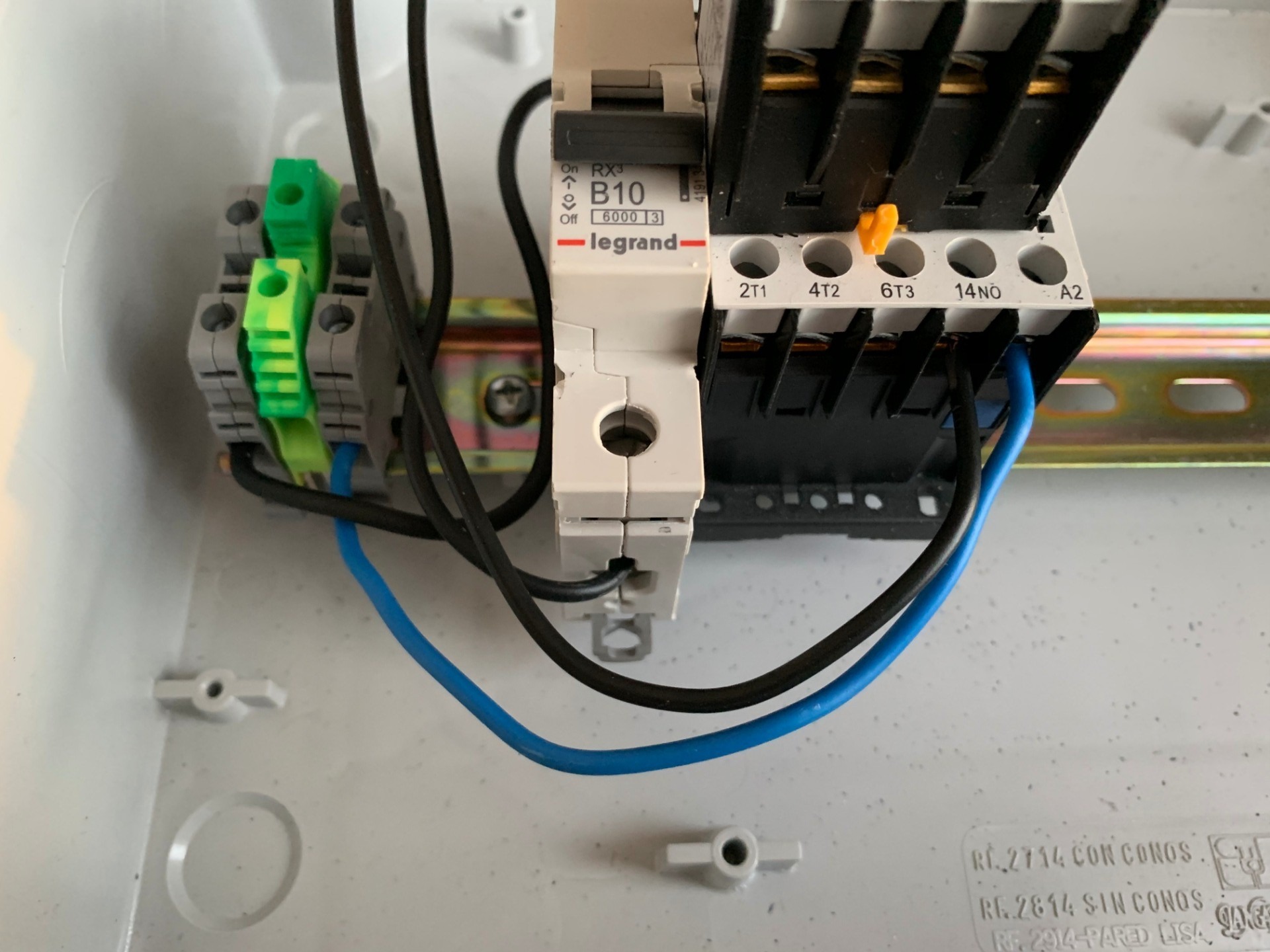

Csatlakozunk a nulla-vezetővel először a külső sorkapocshoz majd a mágneskapcsoló A2-es Fő érintkezőjéhez.

Nulla vezető K1 mágneskapcsoló
Nulla vezető K1 mágneskapcsoló
Bekötési rajz
Bekötési rajz

Csatlakoztatunk egy fogyasztót jelen esetben egy izzót.

Csatlakoztatjuk a védővezetőt a zöld-sárga sorkapocshoz. Majd csatlakozunk a nulla-vezetővel a mágneskapcsoló A2es fő érintkezőjéhez. A fázis vezetővel pedig csatlakozunk a mágneskapcsoló 13as NO csatlakozójához.

sorkapocs bekötése
sorkapocs bekötése

Utolsó lépésként pedig csatlakoztatjuk a kábelünket a sorkapocshoz. A dugalj csatlakoztatása előtt nézzük meg akár egy fázis ceruzával, hogy melyik a fázis a konnektorba hiszen nekünk számít a bekötéseink miatt.

Ha jók vagyunk és miért ne lennénk jók ha mindent úgy csináltunk ahogy a nagy könyvben van akkor a zöld gomb lenyomása után az izzónk folyamatosan világítani fog mind addig amíg a piros gombbal nem szakítjuk meg az áramkört. (A sárga gomb tudod nincs bekötve!)

Remélem tudtam egy kicsit segíteni a csillag-delta kapcsolás bekötésében. Ha tetszett nem sértődőm meg ha megosztod és segítesz másnak Te is.
